RIAA  (RIAA Equalization Curve)

回首頁

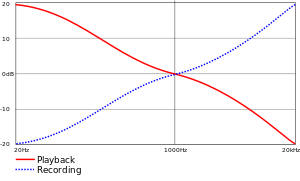

為了減低介質產生的高頻噪音（嘶嘶聲和哢嗒聲）及降低低頻頻率切槽時需要進行的偏移，因此減小了凹槽寬度，因而能將更多的凹槽刻在唱片的表面積上，獲得更長的記錄時間，播放時減可少唱針的壓力，降低失真及凹槽損壞。通過電路以相反的頻率曲線（反RIAA等化曲線：藍色虛線），將加強了的高音電平、減弱的低音電平音樂訊號再刻在唱片上。

當播放時把1,000Hz以下電平逐步增益；1,000Hz以上電平漸次減弱，對應唱片上的反RIAA特性(1,000Hz以上增強，1,000Hz以下衰減)，進行補償回來（RIAA等化曲線：紅色線），還原出一條平直的頻率曲線。

緣起：

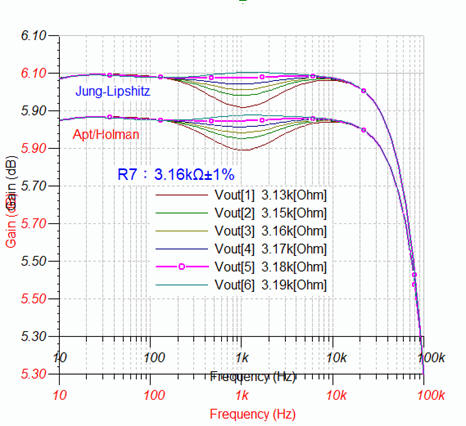

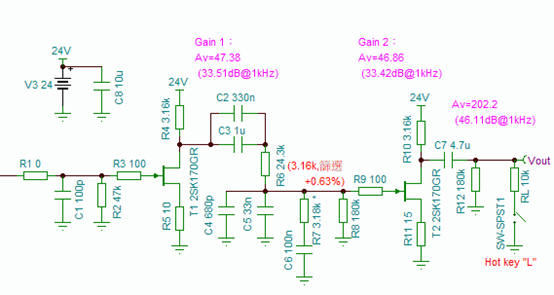

提供電腦模擬 、優化 ：葉大（祥懿）

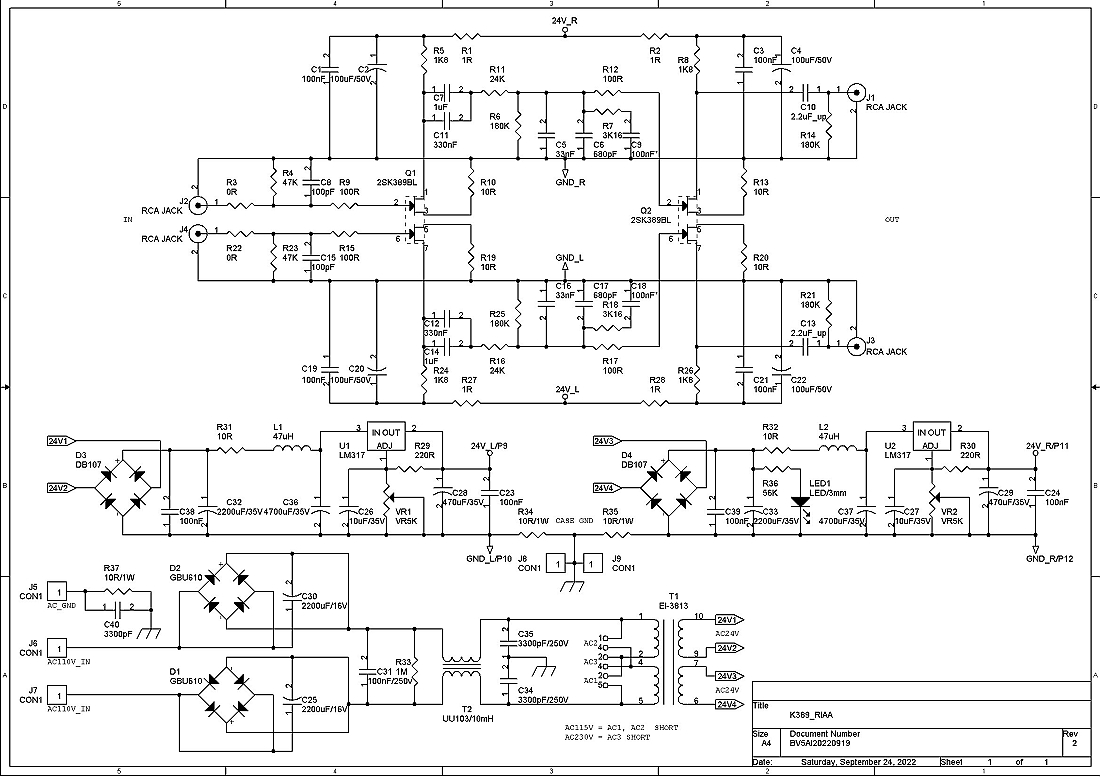

線路圖：

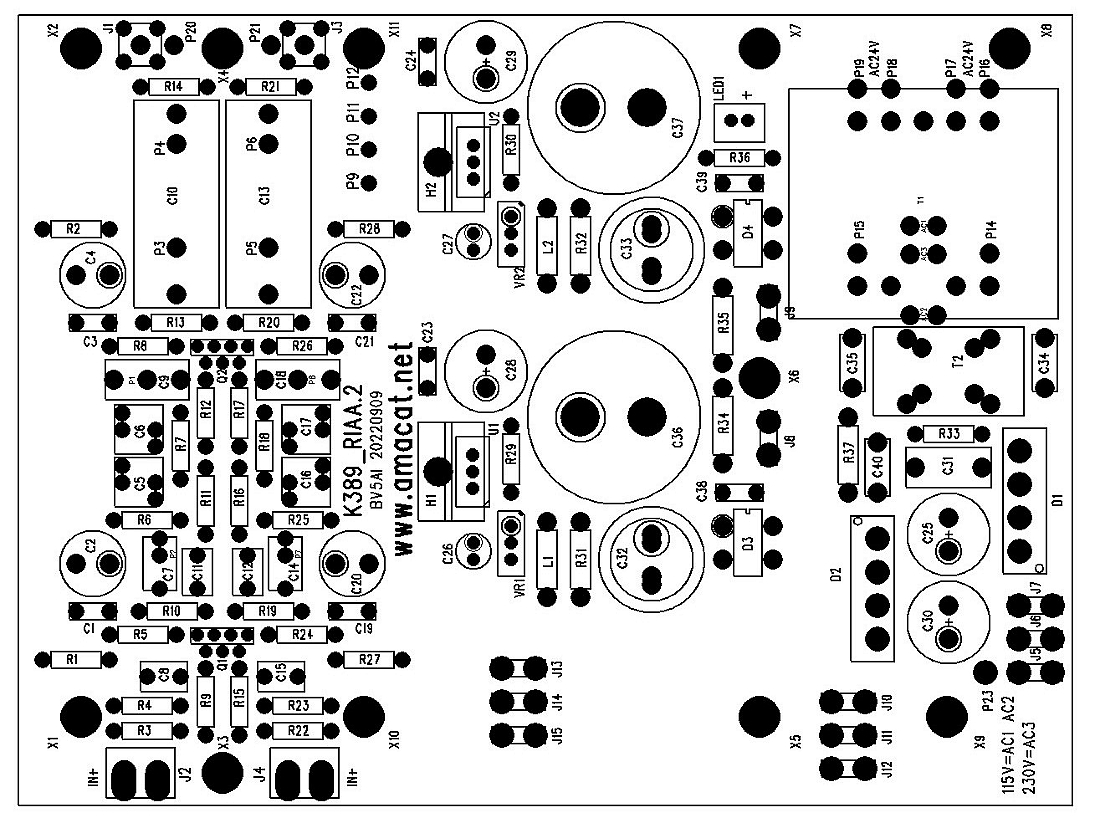

1. 進行組裝前將所有零件數值數量確認分類。

2. 將空PCB 放上機箱底板標定固定孔的位置，以便進行精準鑽孔。（M3的螺絲）

3. 翻到 Bottom Side 焊接輸入電壓選擇跳線：AC110V=AC1 AC2/AC230V=AC3。

4. 電子零件正確裝上電路板並確實焊接！

5. PCB組合完確認無誤後固定至機殼內。

6. 短接焊接起來將PCB電源輸入用芯線連接到電源座上。J5 接AC_GND/J6 、J7 接 AC_110V（例TAIWAN）。

7. 開啟電源後調整VR1測量P9 、P10調至到DC24V。調整VR2量P11 、P12調至到DC24V。

8. 量測R5、R8、R24、R26靠近2SK389BL接腳那一側，電壓量測約在DC9~12V左右。確認2SK389BL工作點。

9. 訊號輸入端J2、 J4 連接RCA座，輸出端J1、 J3 用隔離線連接RCA座。

10. 以上工序確認完無誤後，即可上機播放測試了！
