PA09_Power Supply 說明： 　

回首頁

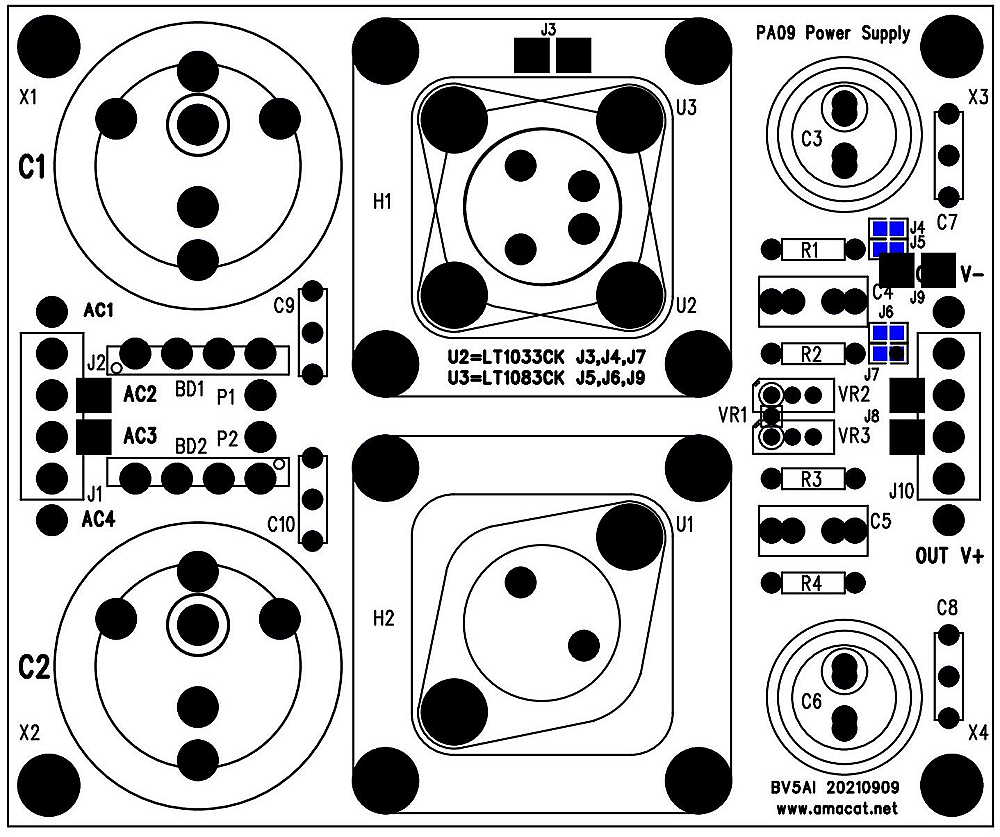

  • 負電壓目前取得穩壓IC：LT1033CK最大電流為 3A  ，為大電流如 LT1083/7A，故設計為兩用，擇一安裝，跳線模式詳看線路圖說明！

J3、J8(在底側)、J4、J7請先用焊錫短路，C1、C2、 C3、C6依個人喜愛自理！

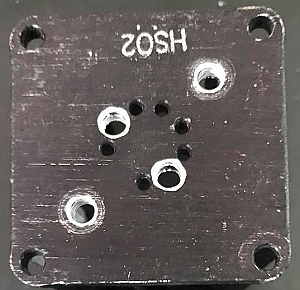

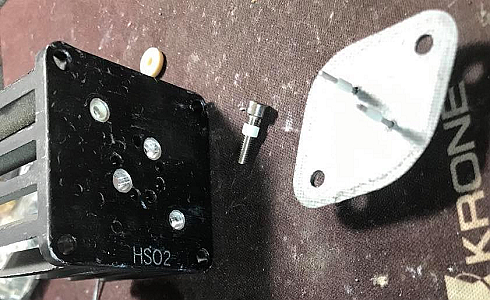

1. HS02 改TO3 使用，請按圖示擴孔直徑3.5~4mm，以利組裝。 2. PCB 設計散熱片可不加絕緣但會帶電！有安全考量散熱片與穩壓IC請按圖示加絕緣(雲母)片，兩固定螺絲及與散熱貫孔加絕緣套(熱縮管亦可)。

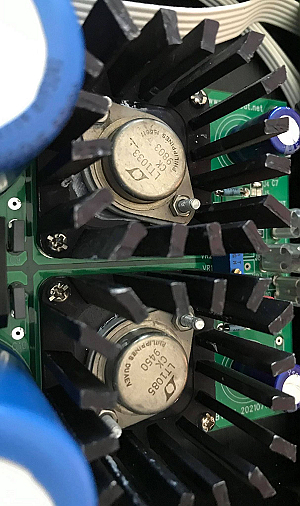

PA09 Power Supply LT1085CK 及LT1033CK 安裝圖

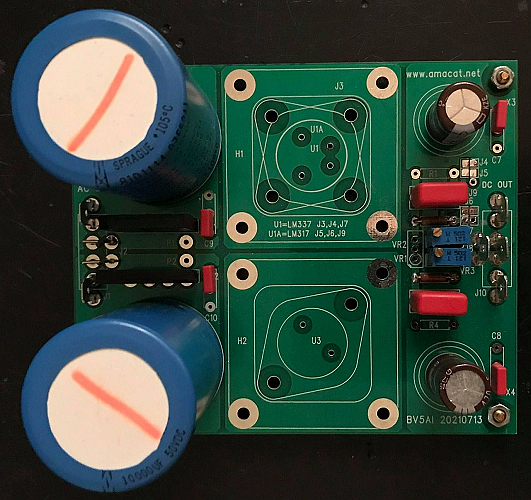

PA09 Power Supply 組裝DEMO，接線端子以正式版為準
　

以上 本人保有著作及修改權力！
