• 本PCB以開發板設計，進階、熟PA09者可依需要安裝，建議按說明安裝即可！

• MCU板及信號選擇板組裝及注意事項，MCU板請參照 MCU2021或 MUSES72320 Simple前級。

• 電源供應 DC 最大為正負18V 電流2A 以上 。

• 被動元件亦可依個人喜好自行替換。

• MUSES72320 (ssop32本案瓶頸)可幫忙焊上，請先告知。

• PAD1 為進階者使用 !有一定風險慎用!

• 未盡事宜容後再補！

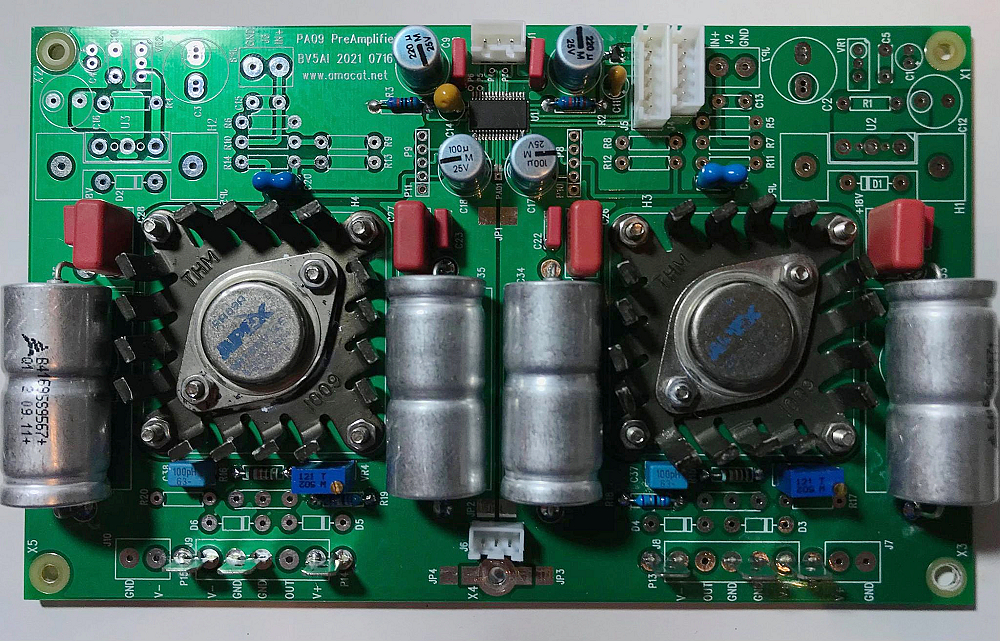

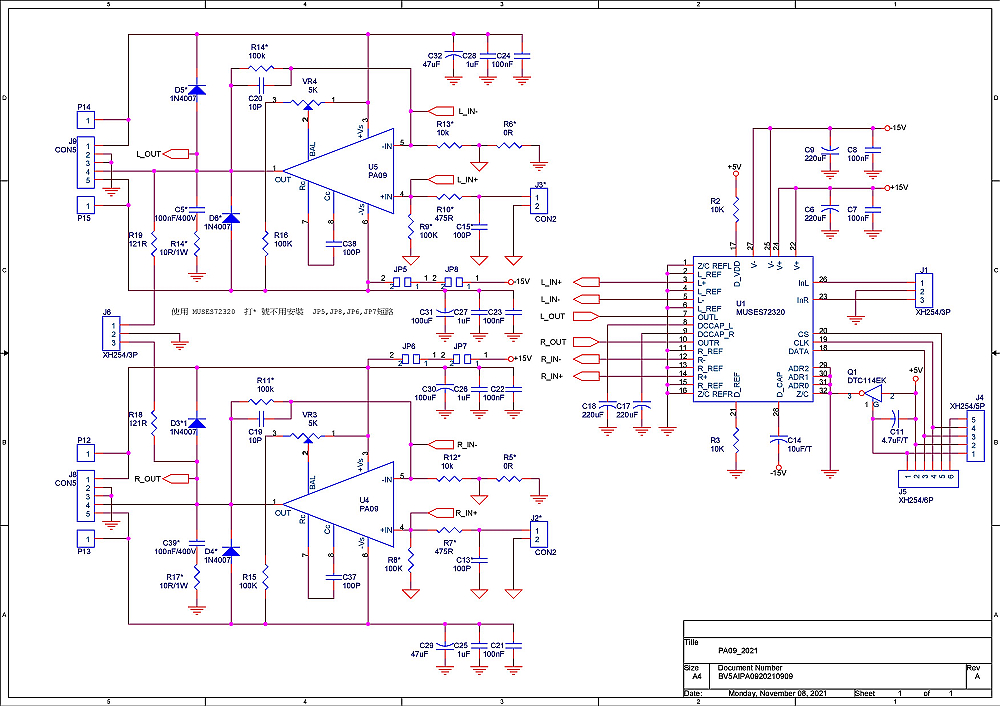

PA09+MUSES72320主板

零件表

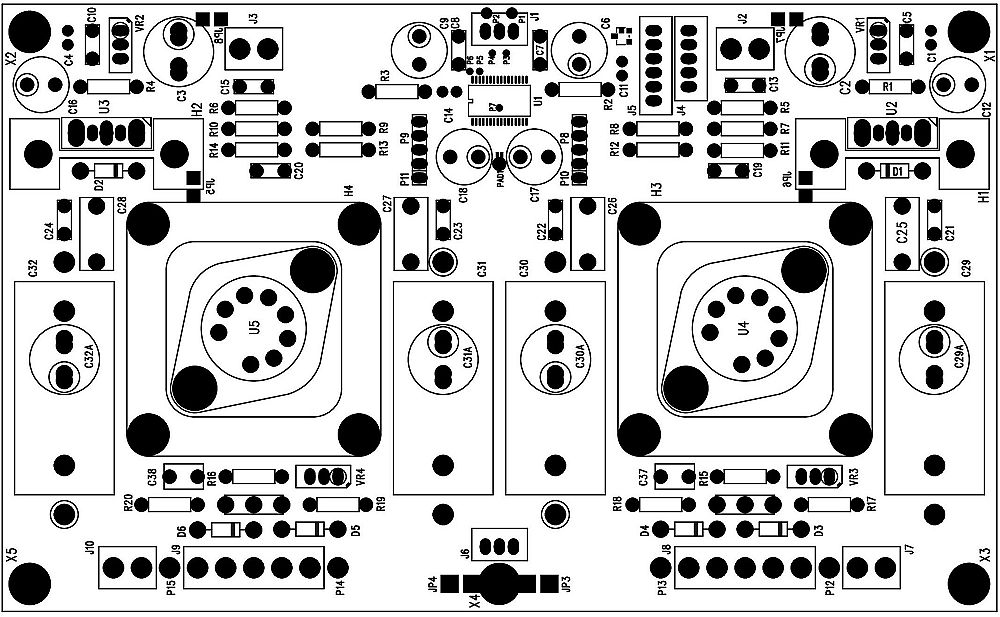

JP5、JP6、JP7、JP8 在底侧請先用焊錫短路，C29、C30、C31、C32電容值為47uF(含)以上依個人喜愛自理！

註：組裝DEMO版本，正式版為準，散熱片 應為HS02

以上 本人保有著作及修改權力！
