PCM1702　20Bit　 R-2R 平衡輸出 DAC 支援 HDCD                                                                                                                                回首頁

        PCM1702是老晶片搭配 CD轉盤（CDM4同軸輸出）很耐聽，久聽不累，高音柔美，新的晶片聲音都偏冷及生硬，低頻的控制力，聲場，高頻的高貴和光澤度非常好，更有難能可貴的黑膠LP模擬味，這是很多後期商業化的晶片所不及的。

美國BB公司的PCM1702聲音全面而平衡，是國內外HI-END音響界公認的，世界知名解碼器例如美國懷念的旗艦Wadia 27、英國蓮LINN、日本金嗓子的旗艦、Ｓｏｎｙ專業機ＤＡＦ－１５００等等世界名機很多都採用PCM1702解碼晶片 。

       對的聲音要有對的音源！2015 年底緣於竹南張瑞鎮大哥極力推薦飛利浦四號頭CDPLAY，方興起製作發表小資版勞斯萊斯ＣＤＭ４轉盤，而與簡明龍大哥結識，當時簡大主力ＤＡＣ為Ｓｏｎｙ專業機ＤＡＦ－１５００深深吸引我！經深入瞭解 D to A 晶片為PCM1702。獨樂樂不如眾樂樂！邀請業餘音響ＤＩＹ燒友們群策群力一同來研究製作 PCM1702　20Bit 　R-2R 平衡輸出 DAC　！

線路特點：

·      PCB 為廠機庫存品，廠機原線路，成熟穩定！

·     M65810FP三菱數位接收 （具備三光纖 或三同軸輸入能力），本案設計 ：兩同軸、一光纖。

·     SM5843AP數位濾波

·     PCM1702PX2解碼，可依個人喜好可選購 2、4、8並聯.....

·     LT1028X2 單運放低通濾波，可依個人喜好換搭  OPA627AP、AD797AR 等等.....

·     A1145 /C2705  離散元件A類模擬放大緩衝 ，可依個人喜好換搭 BC560/BC550 等等.....

·     OP27 X2 DC SERVO可依個人喜好換搭OP77等等.....

·     SSM2142平衡輸出轉換可依個人喜好換搭DRV134。

·     變壓器：18V-0-18V，18V-0-18V，9V-0，12V-0 。

·     PCB板尺寸：150x235mm

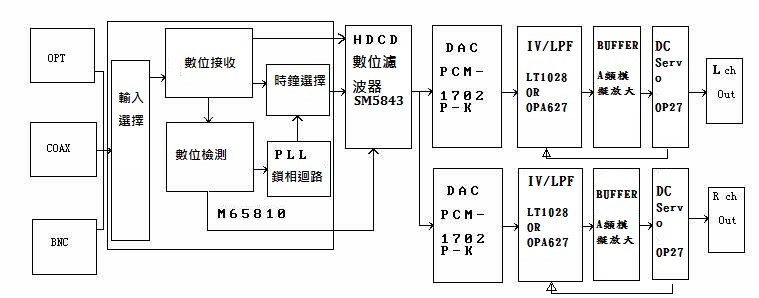

工作原理圖：

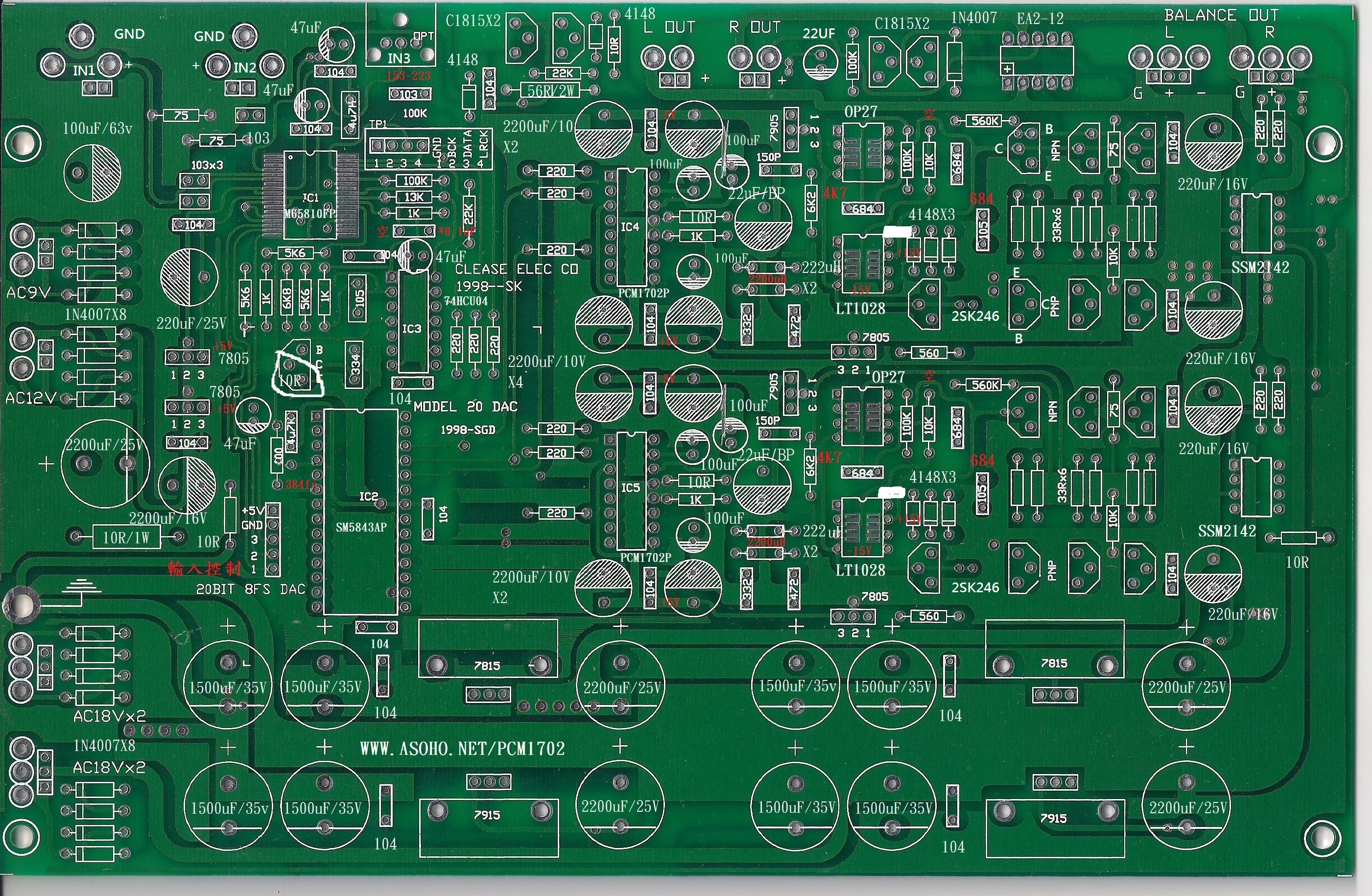

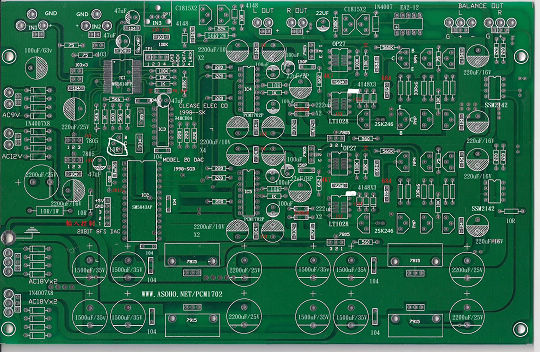

零件配置圖 原圖

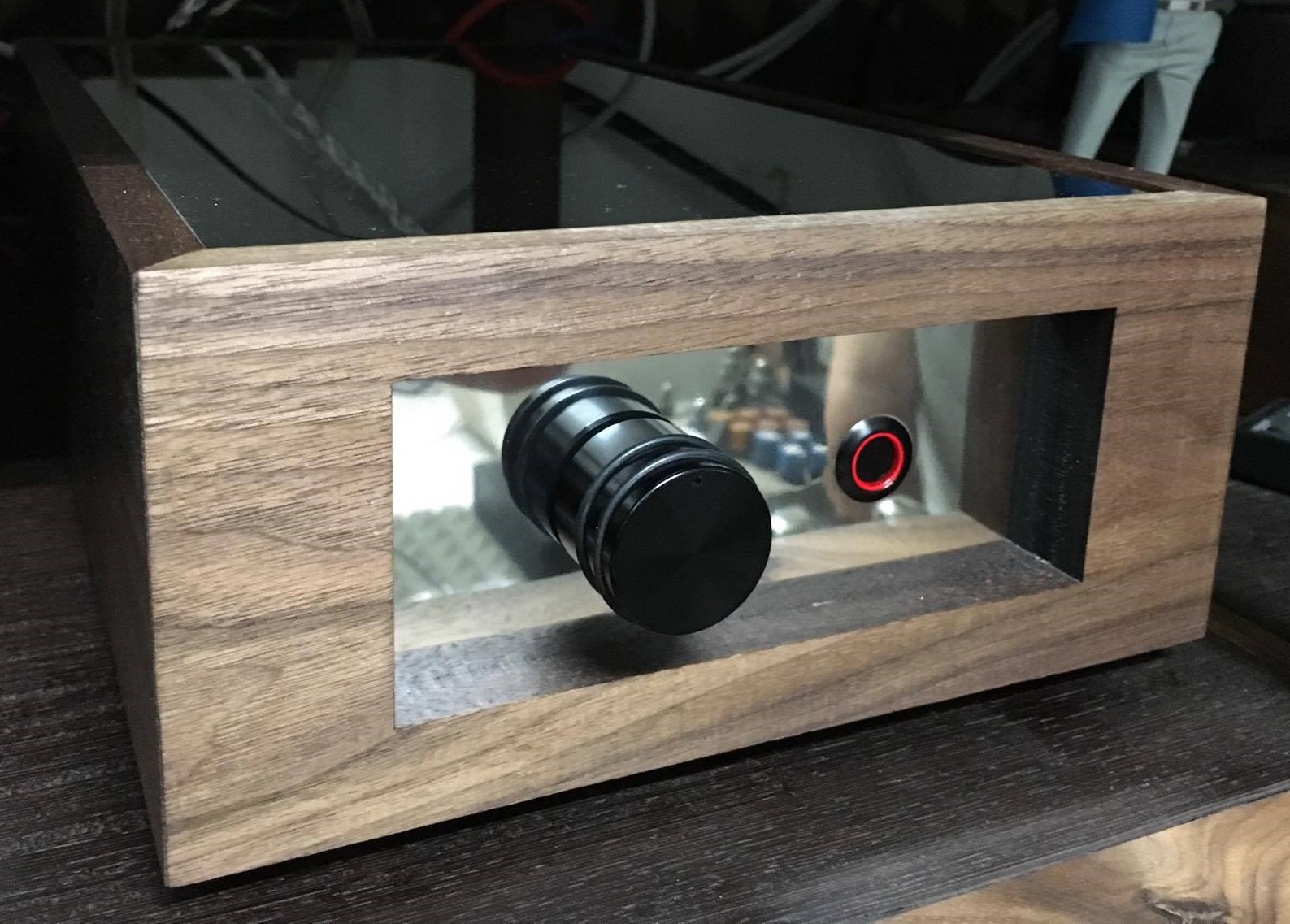

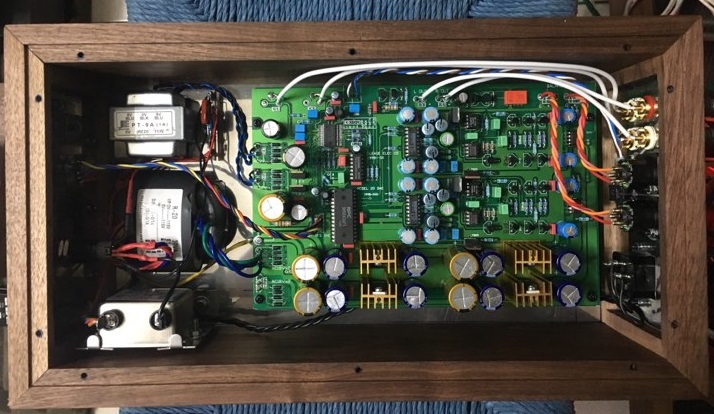

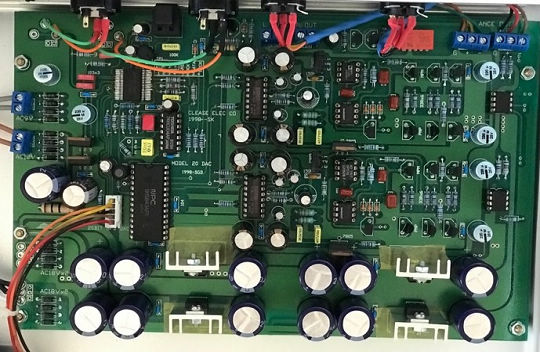

完成圖

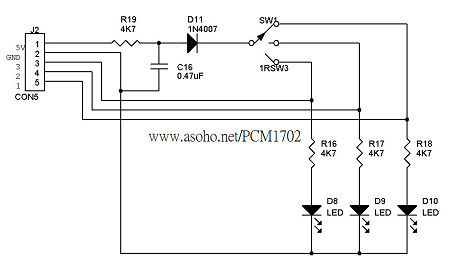

輸入控制線路圖

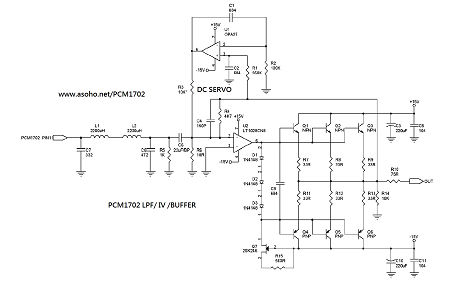

VI/LPF/BUFFER/DC SERVO

裝機注意事項：

　

　

　

·     無線路圖！適高階DIY經驗者 ，零件、材料自理 （可代購） !! 只要安裝無誤，不需調試，都可以成功。

·     PCB 為廠機庫存品！焊點為過錫爐設計、比較小比較脆弱！焊接注意烙鐵溫度及吃錫量（比較少）！盡可能不要解焊！

·     建議使用IC座，量測各穩壓輸出正確後（已標示紅字） 再安裝上IC！

·     電晶體如用替代品需注意腳位（ B、C、E）

·     零件安裝有誤時，輸出端可能有直流電壓，所以建議先不裝 DC-servo  IC：OP27，待測試沒問題 後，再裝上即可。

·     保護線路繼電器在無資料（換曲、暫停、停止、讀碟不良）時會斷開是正常現象。

·         三組輸入選擇參照輸入控制線路圖自行搭棚！

·     未盡事宜容後再補！

　

　

元件清單：

　

主動元件

數量

備註

電阻

數量

備註

電容

數量

備註

M65810FP

1

IC1

10R1W

1

1500U/35V

8

2200uF/35V代

SM5843AP

1

IC2

56R1/2W

1

2200U/25V

5

2200uF/35V代

74HCU04AP

1

IC3

10R

6

2200U/16V

1

PCM1702P

2

IC4 IC5

33R

12

2200U/10V

8

220U/25V代

OP27

2



75R

4

220U/16V

4

220U/25V代

LT1028CN8

2

升級OPA627AP

100R

1

100U/63V

1

100uF/50V代

SSM2142P

2

升級DRV134

220R

13

220U/25V

1

EA2-12

1

繼電器

560R

2

22U/25V BP

2

無極性

7805

4

1K

5

100U/16V

6

100U/10V代

7905

2

5K6

3

47U/25V

4

7815

2

4K7

2

22U/25V

1

22U/25V BP代

7915

2

6K8

1

103

3

2SK246

2

10K

2

104

19

A1145/C2705

6

13K

1

334

1

2SC1815

4

C945 可代

22K

2

1U

1

WIMA

1N4148

8

100K

4

684

6

1N4007

17

560K

2

103 (153~223)

1

RESET 用

TO—220散熱器

4

10K

2

332

2

 變壓器



 電感



472

2

18V-0-18V

2

 4u7H

 2

150P

2

雲母電容

12V-0

1

 2200uH

 4

222uH

DLR1130

1

光纖接收

9V-0

1





色碼：紅紅紅





零件取得：

可代購：

品名

單價

數量

合計

備註

M65810FP

NT$140

1

NT$140

　

SM5843AP

NT$260

1

NT$260

　

PCM1702P

NT$250

2

NT$500

　

OP27

NT$20

2

NT$40

　

SSM2142P

NT$50

2

NT$100

　

LT1028CN8

NT$80

2

NT$160

可升級OPA627AP

EA2-12

NT$25

1

NT$25

繼電器

DLR1130

NT$40

1

NT$40

光纖接收

2200uF/35V

NT$50

13

NT$650

Panasonic  16Dx32H

220U/25V

NT$30

13

NT$390

PHILIPS BC036 6Dx11H

22U/25V BP 無極性

NT$10

2

NT$20

NCC SME-BP

100U/50V

NT$30

1

NT$30

PHILIPS BC036 6Dx11H

2SC945

NT$2.5

4

NT$10

A1145 /C2705 一對

NT$50

6

NT$300

選配：

　

　

　

　

OPA627AP

NT$300

2

NT$600

二手拆機 上機測試正常 數量有限！

DRV134

NT$100

2

NT$200

　
