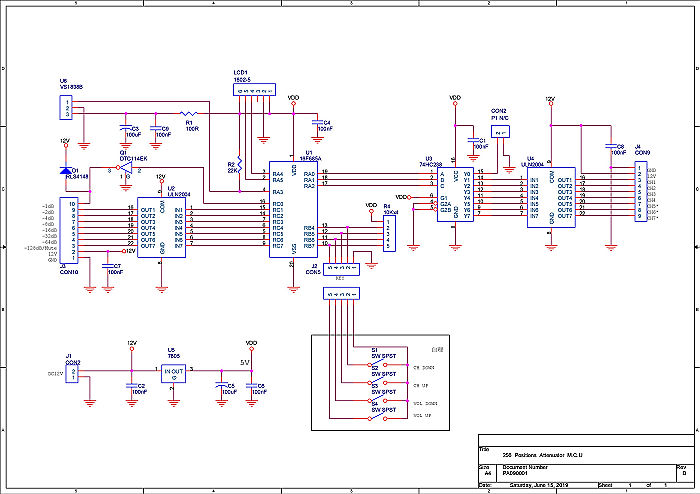

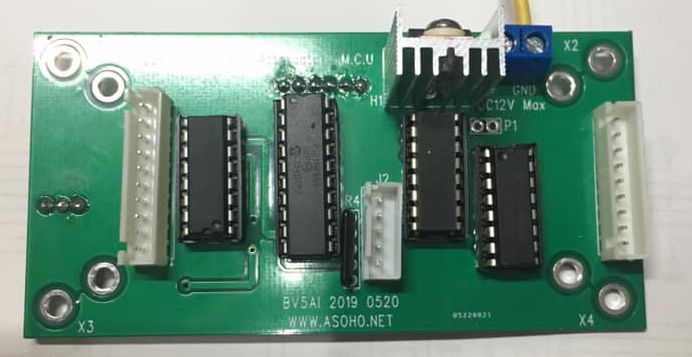

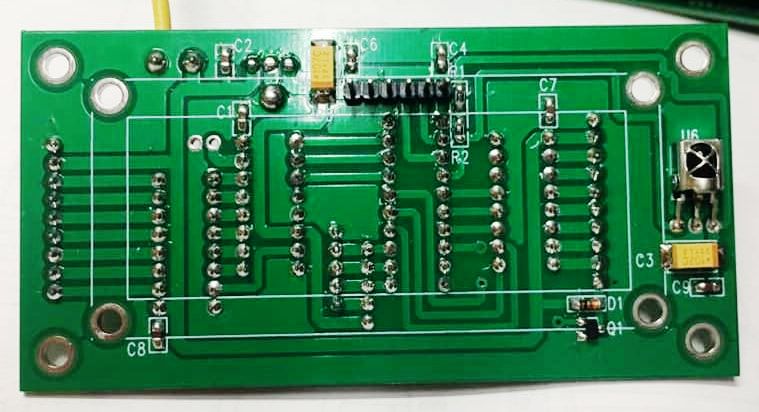

MCU 控制顯示 PCB |

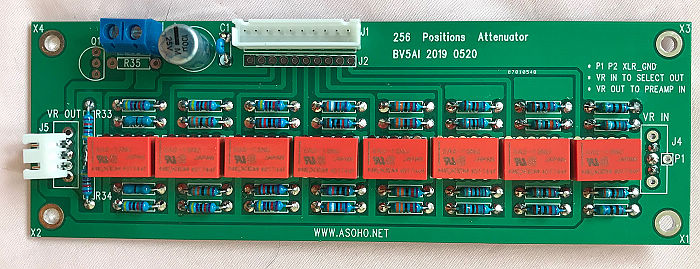

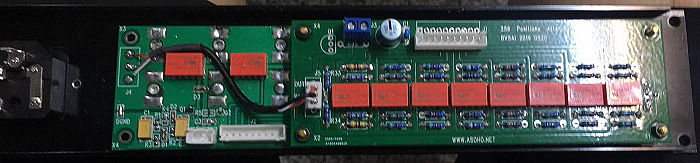

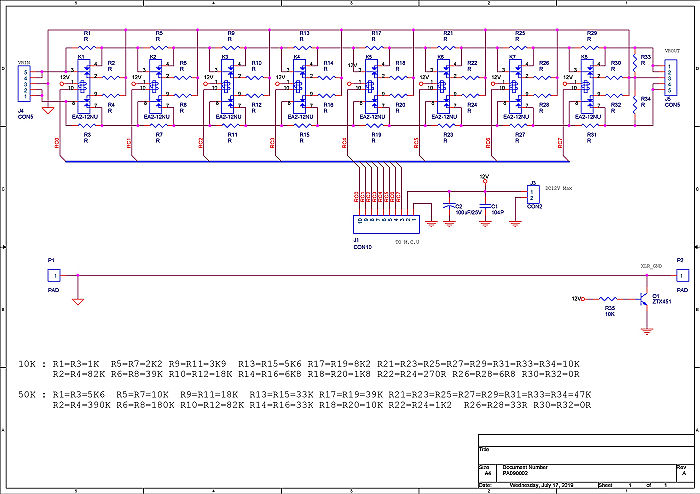

衰減器 PCB (輸入阻抗 50K) |
|
|
|
|
 |
 |
 |
|
 |

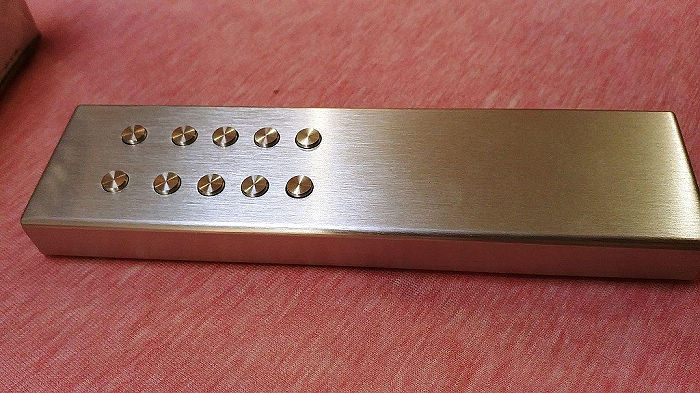

全鋁遙控器不印字
|
按鍵排列如下： |
Mute 、 INPUT2
、 INPUT4、 INPUT+ 、 INPUT- |
| 預留 、INPUT1
、 INPUT3、
Volume+ 、Volume- |
|
|

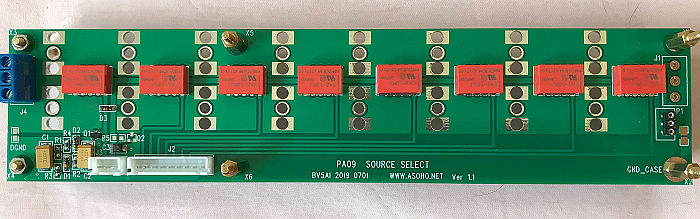

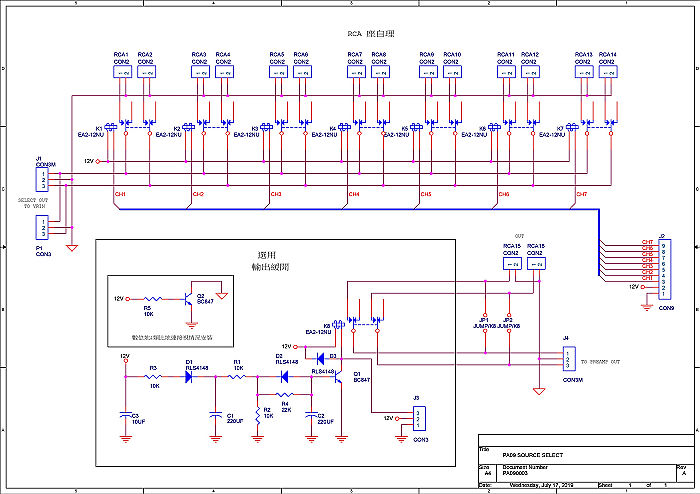

信號選擇PCB |

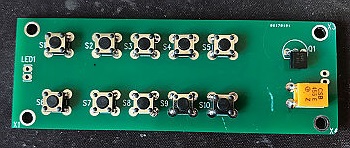

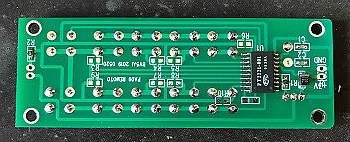

遙控器PCB |
| |
|
安裝資料 ：PDF檔 |
| |
|
|
|
|
|
注意事項： |
| |
| 1、 電源為
DC10-12V 可由 MCU ( 建議 )或 衰減板
擇其一處供應 即可！
建議 訂製或購置 變壓器時多一組 AC10-12V
/ 1A繞組 ，整流後 加
7812穩壓 供應 可減少哼聲產生機會。 |
|
2、 上電前先檢查有無誤件、焊點空焊或短路 、先不上 IC 及 LCD
然後 上直流DC 12V 測 試 12V 、VDD 5V
正確後 才將IC裝上 ，將 Volume
先調至-127dB 後接上音源做音量調整、信號切換、MUTE測試。 |
| 3、
有訂購或製作上問題或建議 請在 群Messenger 詢問
！ |
|
4、 備有平衡 XLR版本 數量有限，安裝上有所不同 ，不另開設網頁說明，請 Messenger
私訊！ |
|
5、 參考網站 ：衰減器
阻值計算
DATASHEET |
|
6、 本人保有修改權利，未盡事宜容後再補 ! |
| |
|
 |
 |
|

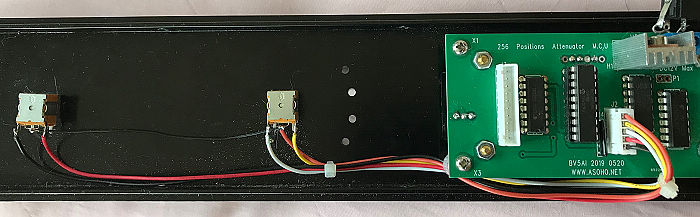

旋轉式脈衝開關接線 |
組裝示意圖 |
|
|
|
|
 |
 |
 |
 |
|

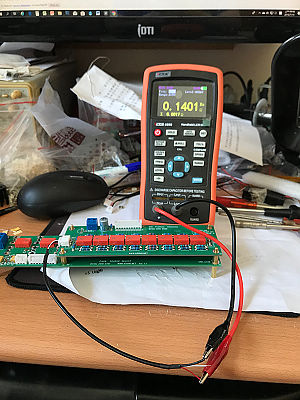

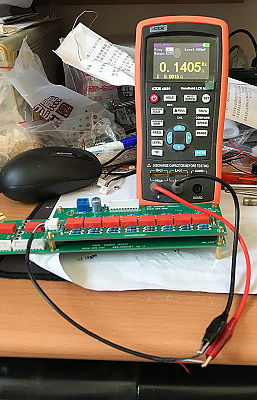

不上電時輸出阻抗測試左右聲道應為 0 如有明顯差異 請檢查衰減PCB 是否誤件、空焊、短路。 |

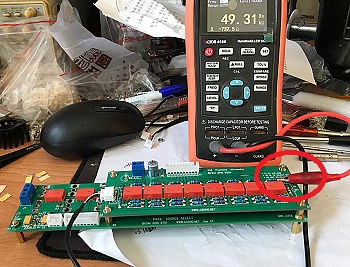

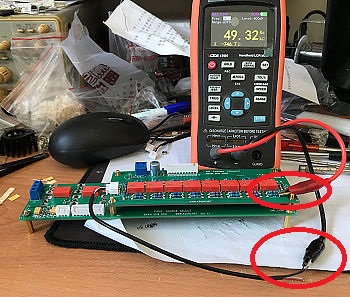

不上電時輸入阻抗測試左右聲道應相同值(50K微小誤差)如有明顯差異 請檢查衰減PCB 是否誤件、空焊、短路。 |
|
 |
 |
 |
 |
|

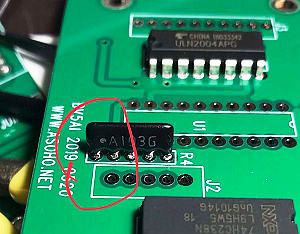

排阻方向 標點朝 向2019 |

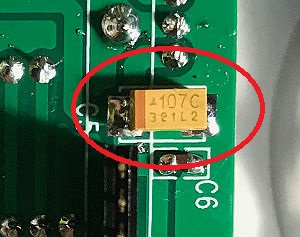

SMD鉭質電容標線為正極 |

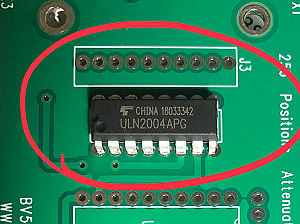

注意 IC 方向按圖安裝 |

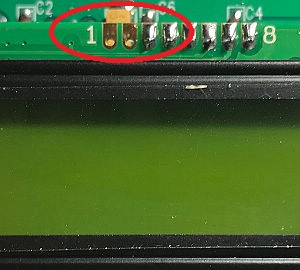

LCD 1、2 不接(空腳) |
|
 |
 |
 |
 |
|

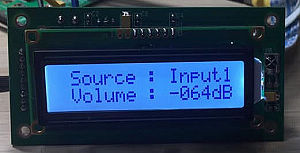

LCD & MCU 連接 |

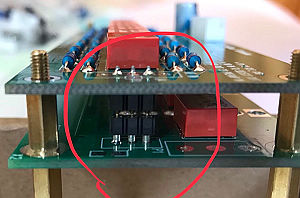

衰減板&選擇板 連接 |

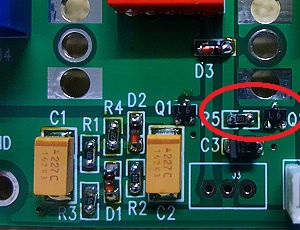

輸出端緩開選配 R5、Q2 先不裝 |
繼電器標線為 1、10
pin |
|
|
|
應用 ： |
|
 |
 |
|
無源前級 |

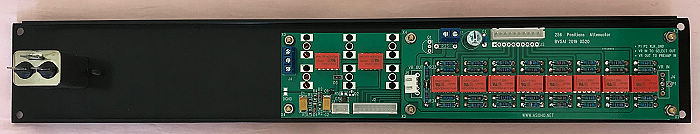

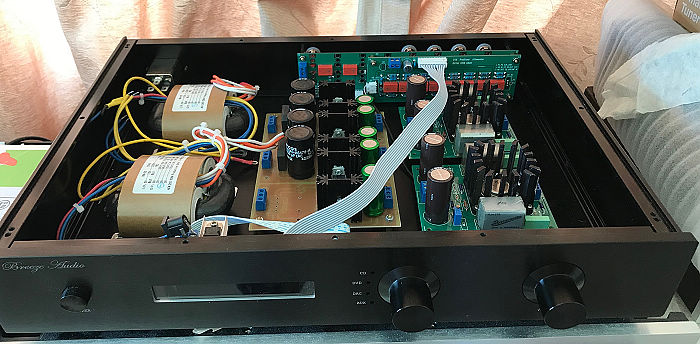

APEX PA09 前級 |
|
|
|

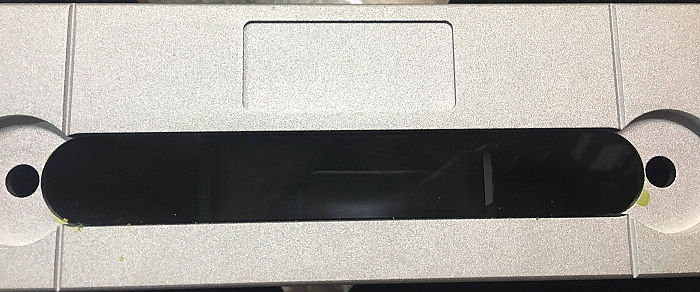

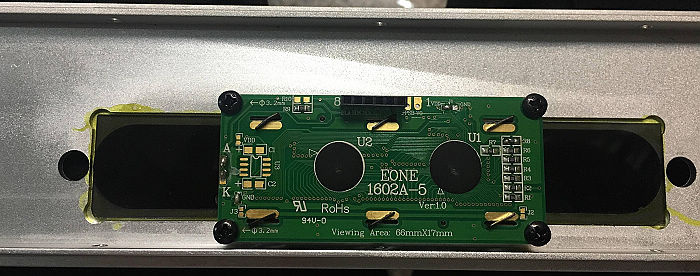

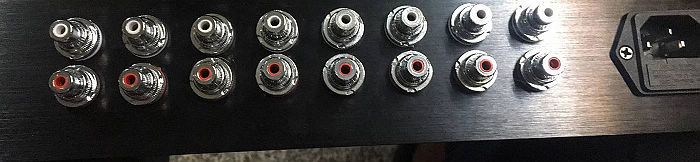

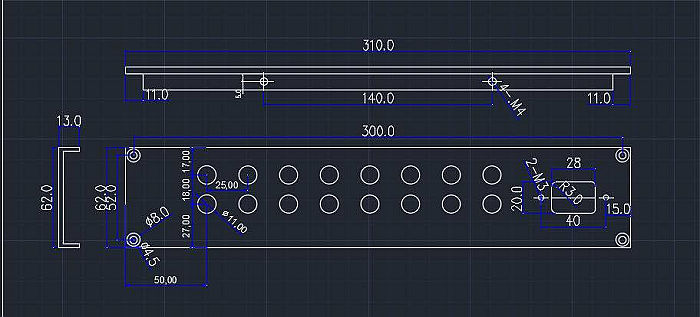

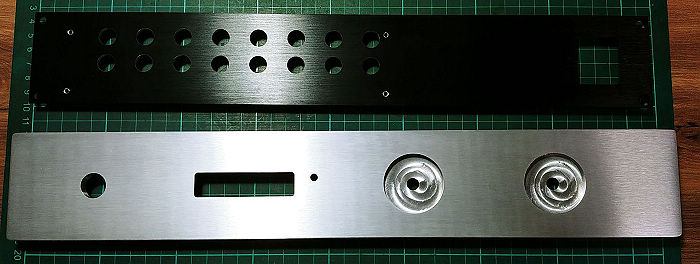

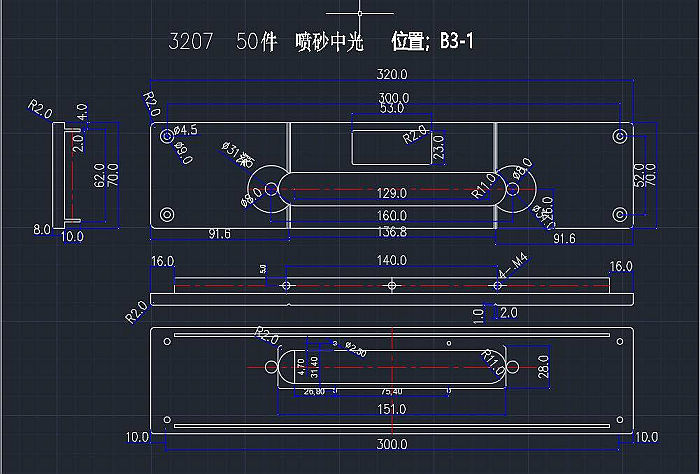

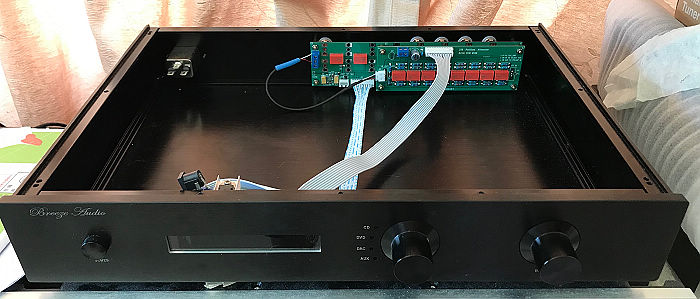

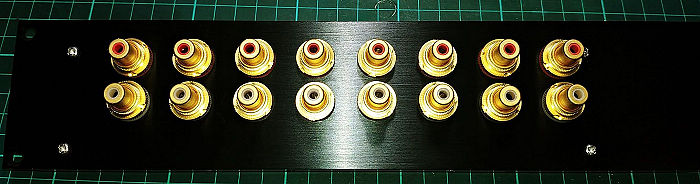

王炯翔提供成品及機構開孔參考圖：
寬 320mm X 高 70mm |
|
|
|
 |
 |
|
 |
|
 |
 |
|
 |
|
|
|

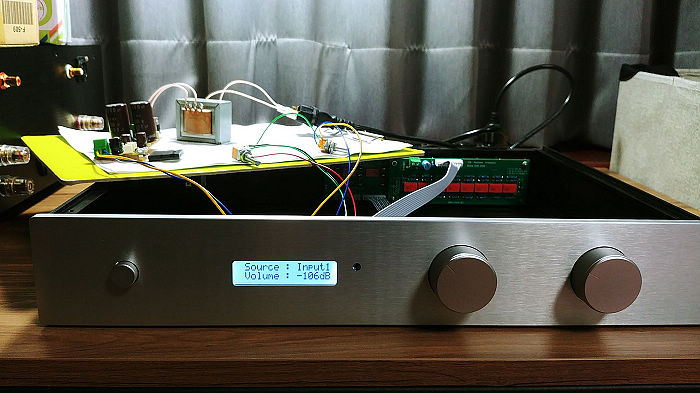

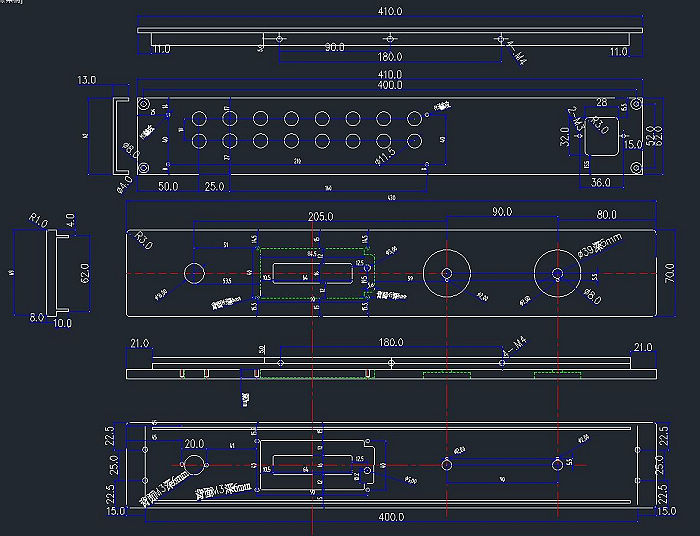

邱繼賢提供成品及機構開孔參考圖：
寬 430mm X 高 70mm |
|
|
|
 |
|
|
 |
|
